CCFL、WLED、RGB LED三种背光优缺点
  • 目前CCFL、W

  • LED
  • 和RGB LED仍是液晶显示器三种主要的背光方式,大家在购买液晶显示器前可了解一下这些背光知识,由于背光器件都是在显示器内部,普通消费者无法直接查看到,像WLED和RGB LED背光显示器,商家都说是

  • LED屏
  • ,其实是偷换概念,真正的LED屏应该是像大广场上广告牌(如下图)那样的设计,目前能把它微型化的厂家全世界没有一个,所以在液晶显示器市场,只能另寻它法,

  • OLED
  • 可能是个很好的选择。

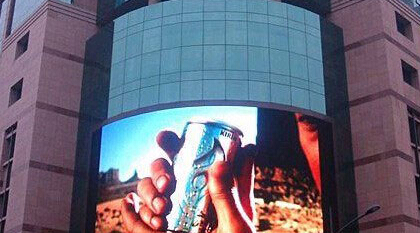

  •   真正的LED屏应该是介个样子的:

      一、CCFL背光屏优缺点

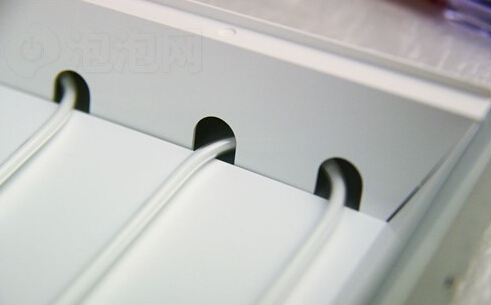

      CCFL全称Cold Cathode Fluorescent Lamp(冷阴极萤光灯管),内充惰性气体(包含部分水银蒸气),内壁有荧光粉图层,外形看起来就像是日光灯管,个头有点像是城市里的霓虹灯,安装到液晶显示器里结构如下图所示(注意:实际中放置位置和方向可能有所不同,包括下文的LED放置位置也有几种设计方式):在CCFL之前,多是使用EEFL背光技术背光,CCFL背光技术及下面的WLED目前都是非常成熟的技术,而RGB LED目前仍然不是太成熟,确切的说,对设计要求更高的一点,所以很多三流厂家很难设计出质量很好的RGB LED背光显示器。

      CCFL背光屏优点:

      成本低、制造工艺简单、技术成熟。

      CCFL背光屏缺点:

      寿命短(老化快)、发光效率低(耗电)、亮度均匀性低、色彩纯度低、色阶表现差、不环保、体积大、驱动电压高、不耐冲击(看图中那么大灯泡就知道肯定不耐摔)。

      二、WLED背光屏优缺点

      WLED全称White Light Emitting Diode(白光二极管),WLED作为CCFL背光方式的一种替代方式,技术上并没有多少改进,显示屏背光改成使用LED后,会具有省电(相比CCFL减少约20%电量)、寿命长和耐冲击的特点,背光模组结构如下图:

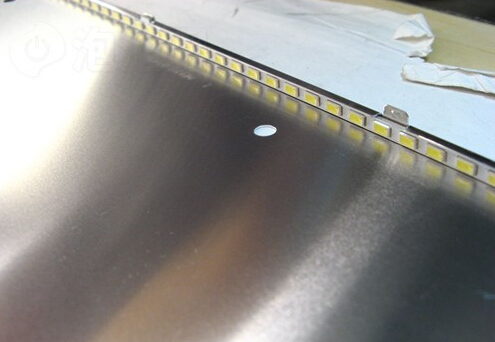

      1、侧部WLED背光:侧部背光需要使用导光板(胶)把LED光线均匀分布到显示屏区域,所以漏光的概念也由此产生,当导光膜(板)的质量不好或结构层之间的粘合出现问题时,漏光就会非常明显。

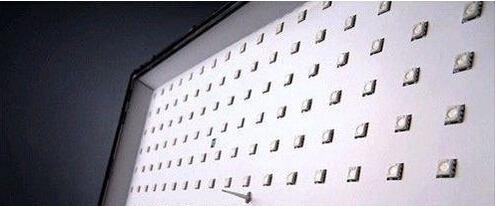

      2、底部WLED背光:

      底部均匀分布LED模组也是一种设计方式,这种方式设计看起来工艺要比第一种复杂,整个背光板都需要考虑焊接和布线问题,天缘的看法,当器件过于分散时,对稳定性肯定造成消极影响。要是RGB LED肯定还会对RGB LED的响应造成延迟。

      WLED背光屏优点:

      驱动电压低、寿命长、体积小、重量轻、色阶表现好、亮度更加均匀、更环保、耐冲击性。

      WLED背光屏缺点:

      亮度和对比度相对(RGB LED)低。

      三、RGB LED背光屏优缺点

      尽管RGB LED跟WLED看起来很相似,但其对设计要求更高,RGB LED目前仍然是一些高端液晶显示器的首选背光类型,所以价格贵点也是理所当然,RGB LED使用三基色调和产生白色背光,在工程上,就不得不考虑到电压、电流变化导致的产生的色彩偏移,还需要考虑到RBG LED完全失效或部分失效后的影响等等问题,相比WLED,其制作成本高而且复杂(山寨的不算)。

      RGB LED背光屏优点:

      体积小、重量轻、更高的效率、更好的流明维持、更好的亮度和对比度。

      RGB LED背光屏缺点:

      制造成本高、色离散性、色彩偏移等现象,是使用RGB LED无法避免的问题,不管技术如何发展,RGB调和出来的白色跟WLED的白色总是会有差异。另外RGB LED背光还会遇上响应时间问题。
